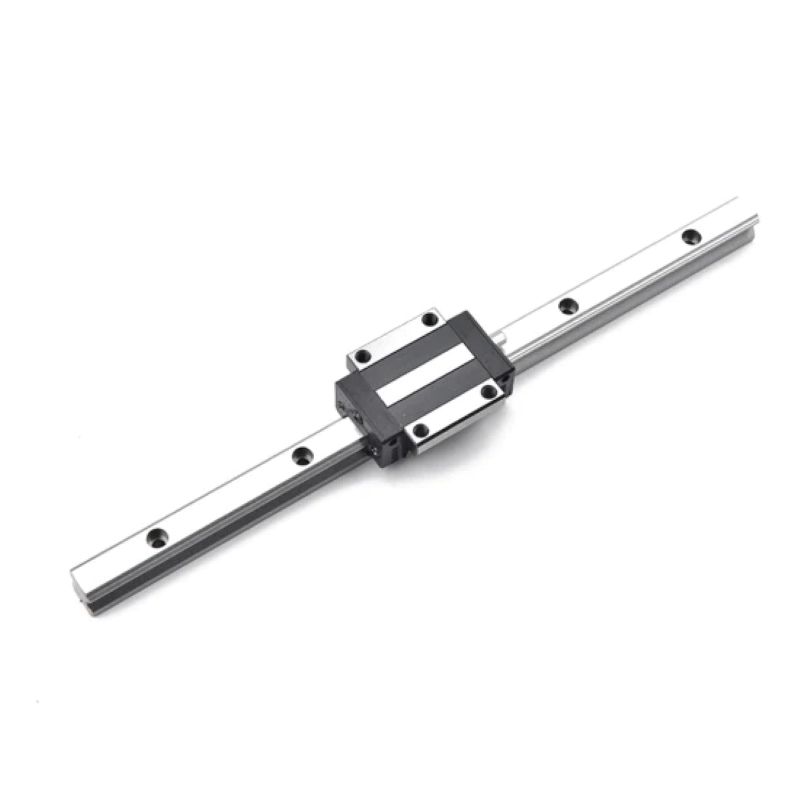

Bộ thanh trượt dẫn hướng THK SHW21CA4UU+980L

Liên hệ

Hãng sản xuất: THK

Mã hàng: SHW21CA4UU+980L

Tồn kho: Theo yêu cầu kỹ thuật

SHW21CA4UU+980L là bộ thanh trượt dẫn hướng tuyến tính (LM Guide) thuộc dòng SHW Series của THK. Sản phẩm gồm con trượt SHW21CA và thanh ray dài 980 mm, được thiết kế với cấu trúc ray rộng (Wide Rail) giúp tăng độ cứng vững và khả năng chịu tải cao. Nhờ hệ thống bi tuần hoàn chính xác và thiết kế bốn hướng chịu tải, bộ thanh trượt này mang lại chuyển động tuyến tính mượt mà, độ chính xác cao và độ bền vượt trội cho các hệ thống máy công nghiệp và tự động hóa.

Số lượng:

cái / pcs

Thêm vào giỏ hàng Click chọn để so sánh

Loại sản phẩm
:
Thanh trượt dẫn hướng tuyến tính (LM Guide)
Series
:
SHW Series – Wide Rail Type
Chiều cao (M)
:
21 mm
Chiều rộng (W)
:
68 mm
Chiều dài (L)
:
59 mm
Tải động cơ bản
:
8.24 kN
Tải tĩnh cơ bản
:
12.8 kN
Cấu trúc
:
4 hướng tải đồng đều
Chiều dài ray
:
980 mm
Kiểu phớt
:
UU – phớt kín hai đầu chống bụi
Phương pháp bôi trơn
:
mỡ hoặc dầu
Nhiệt độ làm việc
:
-15°C đến khoảng 80°C

Chưa có bài đánh giá nào, hãy là người đầu tiên

Viết đánh giá

Được 5 sao dựa trên 0 lượt đánh giá.

5 star

4 sao

3 sao

2 sao

1 sao

Đang cập nhật tài liệu

Phasellus accumsan cursus velit. Pellentesque egestas, neque sit amet convallis pulvinar, justo nulla eleifend augue, ac auctor orci leo non est. Sed lectus. Sed a libero. Vestibulum eu odio.

Maecenas vestibulum mollis diam. In consectetuer turpis ut velit. Curabitur at lacus ac velit ornare lobortis. Praesent ac sem eget est egestas volutpat. Nam eget dui.

Maecenas nec odio et ante tincidunt tempus. Vestibulum suscipit nulla quis orci. Aenean tellus metus, bibendum sed, posuere ac, mattis non, nunc. Aenean ut eros et nisl sagittis vestibulum. Aliquam eu nunc.

Maecenas vestibulum mollis diam. In consectetuer turpis ut velit. Curabitur at lacus ac velit ornare lobortis. Praesent ac sem eget est egestas volutpat. Nam eget dui.

Mô tả sản phẩm

Giới thiệu chung

Thanh trượt dẫn hướng SHW21CA4UU+980L là một phần của hệ thống LM Guide chuyên dùng để tạo chuyển động tuyến tính chính xác trong máy móc cơ khí và thiết bị tự động hóa. Với thiết kế ray rộng và tâm trọng lực thấp, dòng SHW giúp tăng độ ổn định khi chịu tải lớn và mô-men xoắn cao. Các viên bi tuần hoàn chuyển động trong bốn rãnh tiếp xúc giúp phân bổ tải trọng đồng đều theo 4 hướng (radial, reverse radial và lateral), từ đó đảm bảo chuyển động ổn định trong nhiều tư thế lắp đặt khác nhau.

Bộ sản phẩm SHW21CA4UU+980L thường bao gồm 4 block trượt SHW21CA (UU – có phớt kín) và 1 thanh ray dài 980 mm, phù hợp cho các hệ thống cần hành trình dài và độ chính xác cao như máy CNC, máy bán dẫn và thiết bị tự động hóa.

Đặc điểm nổi bật

Thiết kế ray rộng – độ cứng cao giúp tăng khả năng chịu tải và mô-men xoắn.

Chịu tải đều 4 hướng nhờ cấu trúc bi tiếp xúc góc 45°.

Chuyển động tuyến tính mượt và chính xác với hệ thống bi tuần hoàn chính xác.

Độ ồn thấp và ít ma sát nhờ cơ cấu giữ bi (ball cage).

Khả năng tự điều chỉnh sai lệch lắp đặt giúp giảm rung động và tăng độ ổn định khi vận hành.

Tuổi thọ cao, ít bảo trì nhờ hệ thống bôi trơn hiệu quả và cấu trúc kín bụi.

Ứng dụng thực tế

Thanh trượt THK SHW21CA4UU+980L được sử dụng rộng rãi trong các hệ thống yêu cầu chuyển động tuyến tính chính xác như:

Máy CNC, máy gia công cơ khí chính xác

Máy khoan PCB và thiết bị sản xuất linh kiện điện tử

Thiết bị sản xuất bán dẫn

Máy EDM (gia công tia lửa điện)

Hệ thống robot và dây chuyền tự động hóa

Thiết bị đo lường và cơ cấu chuyển động chính xác

Thông số kỹ thuật chính

Model: SHW21CA4UU+980L

Loại sản phẩm: Thanh trượt dẫn hướng tuyến tính (LM Guide)

Series: SHW Series – Wide Rail Type

Hãng sản xuất: THK – Nhật Bản

Kích thước block SHW21CA

Chiều cao (M): 21 mm

Chiều rộng (W): 68 mm

Chiều dài block (L): 59 mm

Khả năng tải

Tải động cơ bản (C): ≈ 8.24 kN

Tải tĩnh cơ bản (C0): ≈ 12.8 kN

Cấu trúc tải: 4 hướng tải đồng đều

Chiều dài ray: 980 mm

Kiểu phớt: UU – phớt kín hai đầu chống bụi

Phương pháp bôi trơn: mỡ hoặc dầu

Nhiệt độ làm việc: -15°C đến khoảng 80°C

Vì sao nên chọn SHW21CA4UU+980L tại Shopos.vn

Hàng chính hãng THK Nhật Bản, đảm bảo độ chính xác và độ bền cao trong công nghiệp.

Tư vấn kỹ thuật chuyên sâu giúp lựa chọn đúng loại ray trượt và block phù hợp tải trọng và hành trình máy.

Cung cấp đa dạng LM Guide THK với nhiều kích thước và cấu hình khác nhau.

Giao hàng nhanh và hỗ trợ kỹ thuật cho các dự án máy CNC và hệ thống tự động hóa.

Shopos.vn là địa chỉ uy tín cung cấp thanh trượt dẫn hướng THK, giúp doanh nghiệp tối ưu độ chính xác chuyển động, tăng độ bền thiết bị và nâng cao hiệu suất sản xuất.
