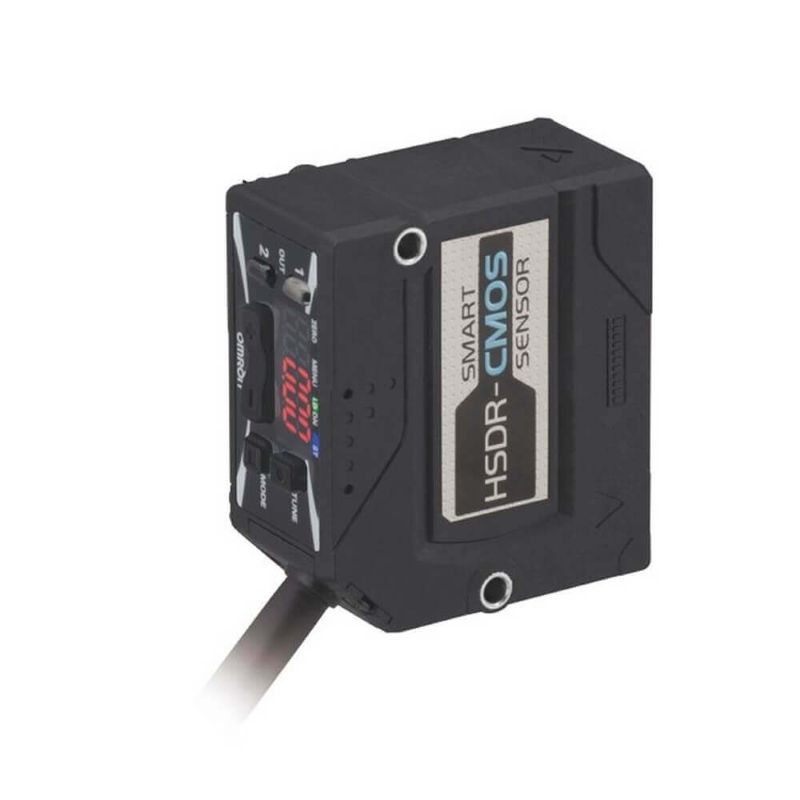

Cảm biến laser OMRON ZX1-LD100A61-2M

với 5 lượt đánh giá viết đánh giá
Liên hệ

Hãng sản xuất: OMRON

Mã hàng: ZX1-LD100A61-2M

Tồn kho: Theo yêu cầu kỹ thuật

OMRON ZX1-LD100A61-2M là cảm biến laser đo khoảng cách CMOS tích hợp amplifier, có khoảng cách tham chiếu 100mm, độ phân giải cao 7µm (0.007mm), ngõ ra NPN và cáp dài 2 mét, phù hợp cho các ứng dụng đo kiểm chính xác, kiểm tra vị trí và tự động hóa công nghiệp tốc độ cao.

Số lượng:
cái / pcs
Thêm vào giỏ hàng
  • Khoảng cách tham chiếu
    :
    100 mm
  • Dải đo
    :
    65 – 135 mm
  • Độ phân giải ảnh
    :
    0.007 mm (7µm)
  • Loại ánh sáng
    :
    Visible semiconductor laser
  • Bước sóng
    :
    660 nm
  • Công suất laser
    :
    ≤ 1mW
  • Chuẩn laser
    :
    Class 2
  • Kích thước cảm biến
    :
    52.5 × 24.1 × 49 mm
  • Loại output
    :
    NPN transistorm
  • Analog output
    :
    10 – 30VDC
  • Nguồn cấp
    :
    10 – 30VDC
  • Công suất tiêu thụ
    :
    khoảng 2500mW max.
  • Kiểu kết nối
    :
    Cable type
  • Chiều dài cáp
    :
    2 m
  • Nhiệt độ hoạt động
    :
    -10 ~ +55°C
  • Chuẩn bảo vệ
    :
    IP67 / IP69K

Chưa có bài đánh giá nào, hãy là người đầu tiên

Viết đánh giá

    Được 5 sao dựa trên 0 lượt đánh giá.

5 star
0
4 sao
0
3 sao
0
2 sao
0
1 sao
0
500 ký tự

Gửi đánh giá sản phẩm!

    Đang cập nhật tài liệu

Phasellus accumsan cursus velit. Pellentesque egestas, neque sit amet convallis pulvinar, justo nulla eleifend augue, ac auctor orci leo non est. Sed lectus. Sed a libero. Vestibulum eu odio.

Maecenas vestibulum mollis diam. In consectetuer turpis ut velit. Curabitur at lacus ac velit ornare lobortis. Praesent ac sem eget est egestas volutpat. Nam eget dui.

Maecenas nec odio et ante tincidunt tempus. Vestibulum suscipit nulla quis orci. Aenean tellus metus, bibendum sed, posuere ac, mattis non, nunc. Aenean ut eros et nisl sagittis vestibulum. Aliquam eu nunc.

Maecenas vestibulum mollis diam. In consectetuer turpis ut velit. Curabitur at lacus ac velit ornare lobortis. Praesent ac sem eget est egestas volutpat. Nam eget dui.

Mô tả sản phẩm

Giới thiệu chung

Model ZX1-LD100A61-2M thuộc dòng cảm biến laser thông minh ZX1 Series của OMRON, được thiết kế chuyên dụng cho các ứng dụng:

Đo khoảng cách chính xác cao
Kiểm tra chiều cao sản phẩm
Kiểm tra độ phẳng
Kiểm tra vị trí chi tiết trong dây chuyền tự động

Thiết bị sử dụng:

Công nghệ HSDR CMOS Laser Sensor
Nguyên lý đo tam giác laser
Bộ khuếch đại tích hợp sẵn trong thân cảm biến

Giúp cảm biến đạt:

Tốc độ phản hồi nhanh
Độ ổn định cao
Đo chính xác trên nhiều loại vật liệu và bề mặt khác nhau

Đặc điểm nổi bật

ZX1-LD100A61-2M có:

Khoảng cách tham chiếu: 100 mm
Dải đo thực tế: 65 – 135 mm
Độ phân giải hình học: 0.007 mm (7 µm)

Nguồn laser:

Visible semiconductor laser
Bước sóng: 660 nm
Công suất laser ≤ 1 mW
Chuẩn an toàn Laser Class 2

Thiết bị hỗ trợ:

Ngõ ra transistor NPN
Analog current output 4 – 20 mA
Cấu hình DARK ON / LIGHT ON

Dòng ZX1 nổi bật nhờ:

Đo ổn định trên vật thể phản xạ mạnh hoặc yếu
Ít bị ảnh hưởng bởi màu sắc bề mặt
Smart Tuning giúp cấu hình nhanh bằng một nút bấm

Ngoài ra cảm biến còn có:

Chuẩn bảo vệ IP67 / IP69K
Khả năng chống bụi và chống nước tốt trong môi trường công nghiệp

Thông số kỹ thuật chính

Model: ZX1 LD100A61 2M
Loại sản phẩm: Laser Displacement Sensor
Hãng sản xuất: OMRON

Thông số đo lường

Khoảng cách tham chiếu: 100 mm
Dải đo: 65 – 135 mm
Độ phân giải: 0.007 mm (7 µm)

Thông số quang học

Loại laser: Visible semiconductor laser
Bước sóng: 660 nm
Công suất laser: ≤ 1 mW
Chuẩn laser: Class 2
Kích thước điểm laser: 0.33 mm

Thông số điện

Loại output: NPN transistor
Analog output: 4 – 20 mA
Nguồn cấp: 10 – 30 VDC
Công suất tiêu thụ: khoảng 2500 mW max

Thông số cơ khí

Kiểu kết nối: Cable type
Chiều dài cáp: 2 m
Kích thước cảm biến: khoảng 52.5 × 24.1 × 49 mm

Điều kiện hoạt động

Nhiệt độ hoạt động: −10 ~ +55°C
Chuẩn bảo vệ: IP67 / IP69K

Ứng dụng thực tế

ZX1-LD100A61-2M được sử dụng phổ biến trong:

Máy kiểm tra kích thước tự động
Dây chuyền điện tử
Robot công nghiệp
Máy CNC
Kiểm tra độ cao sản phẩm
Kiểm tra độ phẳng và vị trí chi tiết

Đặc biệt phù hợp cho:

Ứng dụng yêu cầu độ chính xác micron
Đo không tiếp xúc
Kiểm tra inline tốc độ cao

Ưu điểm khi sử dụng

Độ phân giải cao tới 7 µm
Đo ổn định trên nhiều loại vật liệu
Tích hợp amplifier giúp giảm thiết bị ngoài
Thiết kế compact và dễ lắp đặt
Khả năng chống nhiễu, chống bụi và chống nước tốt

So với cảm biến quang thông thường:



Chính xác hơn nhiều
Đo được khoảng cách thực
Hoạt động ổn định hơn trên các bề mặt phản xạ khác nhau
