Cảm biến biến dạng KFGS-2-120-D17-16 L1M2S đa trục chính xác cao

Liên hệ

Hãng sản xuất: KYOWA

Mã hàng: KFGS-2-120-D17-16 L1M2S

Tồn kho: Theo yêu cầu kỹ thuật

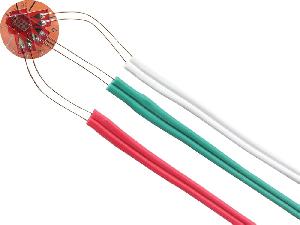

Strain Gage Kyowa KFGS-2-120-D17-16 L1M2S là dòng cảm biến biến dạng dạng foil đa trục (triaxial rosette) được thiết kế cho các ứng dụng đo biến dạng phức tạp trong công nghiệp và nghiên cứu. Với cấu hình 0°/45°/90°, chiều dài gage 2 mm và điện trở 120Ω, sản phẩm cho phép phân tích chính xác trạng thái ứng suất đa hướng trên vật liệu. Được sản xuất bởi Kyowa – thương hiệu hàng đầu Nhật Bản trong lĩnh vực đo lường, dòng KFGS đảm bảo độ ổn định cao, độ nhạy tốt và dễ dàng tích hợp vào các hệ thống đo lường hiện đại.

Số lượng:

cái / pcs

Thêm vào giỏ hàng Click chọn để so sánh

Chi tiết
:
Xem trong phần mô tả

Chưa có bài đánh giá nào, hãy là người đầu tiên

Viết đánh giá

Được 5 sao dựa trên 0 lượt đánh giá.

5 star

4 sao

3 sao

2 sao

1 sao

Đang cập nhật tài liệu

Phasellus accumsan cursus velit. Pellentesque egestas, neque sit amet convallis pulvinar, justo nulla eleifend augue, ac auctor orci leo non est. Sed lectus. Sed a libero. Vestibulum eu odio.

Maecenas vestibulum mollis diam. In consectetuer turpis ut velit. Curabitur at lacus ac velit ornare lobortis. Praesent ac sem eget est egestas volutpat. Nam eget dui.

Maecenas nec odio et ante tincidunt tempus. Vestibulum suscipit nulla quis orci. Aenean tellus metus, bibendum sed, posuere ac, mattis non, nunc. Aenean ut eros et nisl sagittis vestibulum. Aliquam eu nunc.

Maecenas vestibulum mollis diam. In consectetuer turpis ut velit. Curabitur at lacus ac velit ornare lobortis. Praesent ac sem eget est egestas volutpat. Nam eget dui.

Mô tả sản phẩm

Tổng quan về Strain Gage Kyowa KFGS

Dòng KFGS (General-purpose Foil Strain Gages) của Kyowa là một trong những dòng cảm biến biến dạng phổ biến nhất hiện nay, được sử dụng rộng rãi trong các lĩnh vực như kiểm tra kết cấu, nghiên cứu vật liệu, đo ứng suất trong cơ khí và tự động hóa.

Model KFGS-2-120-D17-16 L1M2S thuộc nhóm strain gage đa trục (multi-axial), cho phép đo biến dạng theo nhiều hướng khác nhau tại cùng một điểm, từ đó hỗ trợ phân tích trạng thái ứng suất phức tạp một cách chính xác.

2. Cấu hình đo đa trục – Phân tích ứng suất chính xác

Điểm nổi bật của model này là cấu hình triaxial rosette (D17) với ba hướng đo:

0° (trục chính) – dây màu đỏ
45° (trục trung gian) – dây màu xanh lá
90° (trục vuông góc) – dây màu trắng

Thiết kế này cho phép người dùng:

Xác định ứng suất chính (principal stress)
Phân tích ứng suất cắt (shear stress)
Đánh giá biến dạng trong các kết cấu chịu tải đa hướng

Đây là lựa chọn lý tưởng cho các ứng dụng phân tích cơ học nâng cao, đặc biệt trong ngành cơ khí chính xác, ô tô, hàng không và nghiên cứu vật liệu.

3. Độ chính xác cao với chiều dài gage 2 mm

Chiều dài gage 2 mm giúp:

Đo chính xác biến dạng tại các vị trí nhỏ, tập trung ứng suất
Phù hợp với các chi tiết có kích thước nhỏ hoặc hình dạng phức tạp
Giảm sai số đo trong các vùng có gradient ứng suất lớn

Kết hợp với điện trở tiêu chuẩn 120Ω, cảm biến đảm bảo tín hiệu ổn định và dễ dàng tích hợp với các hệ thống đo phổ biến.

4. Khả năng tương thích vật liệu đa dạng

Model này được thiết kế để sử dụng trên nhiều loại vật liệu, bao gồm:

Thép không gỉ SUS304
Thép Beryllium
Đồng (Copper)

Nhờ đó, strain gage có thể được ứng dụng linh hoạt trong nhiều ngành công nghiệp khác nhau, từ sản xuất kim loại đến thiết bị cơ khí chính xác.

5. Thiết kế dây dẫn tiện lợi – dễ lắp đặt

Sản phẩm được trang bị:

Cáp phẳng phủ vinyl (Type L)
Chiều dài dây: 1 mét (1M)
Hệ thống dây: 2-wire system

Thiết kế này giúp:

Dễ dàng lắp đặt và đấu nối
Giảm nhiễu tín hiệu
Phù hợp cho cả môi trường phòng lab và sản xuất thực tế

6. Ứng dụng thực tế của strain gage Kyowa KFGS

Strain gage KFGS-2-120-D17-16 L1M2S được sử dụng trong nhiều lĩnh vực:

Phân tích ứng suất trong kết cấu kim loại
Kiểm tra độ bền vật liệu
Nghiên cứu và phát triển (R&D)
Ngành ô tô, hàng không
Đo lường trong hệ thống tự động hóa

Thông số kỹ thuật

Thông số	Giá trị
Dòng sản phẩm	KFGS – General-purpose Foil Strain Gages
Chiều dài gage	2 mm
Điện trở	120 Ω
Kiểu gage	D17 – Triaxial rosette (0°/45°/90°)
Vật liệu áp dụng	SUS304, Beryllium steel, Copper
Loại dây	Vinyl-coated flat cable (Type L)
Chiều dài dây	1 mét
Hệ thống dây	2-wire system
Mã màu dây	Đỏ (0°), Xanh lá (45°), Trắng (90°)
